插板閥的結構、工作原理、使用注意事項和選型方法

插板閥是一種線運動式切斷裝置，利用插板的升降運動實現管道介質的切斷控制。在工業領域被廣泛應用，尤其在油氣輸送管線的保護系統中，這主要是由于具有快速切斷、流量大、反應迅速等特點。本文將為用戶介紹插板閥的結構、工作原理、使用注意事項和選型方法。

插板閥的結構

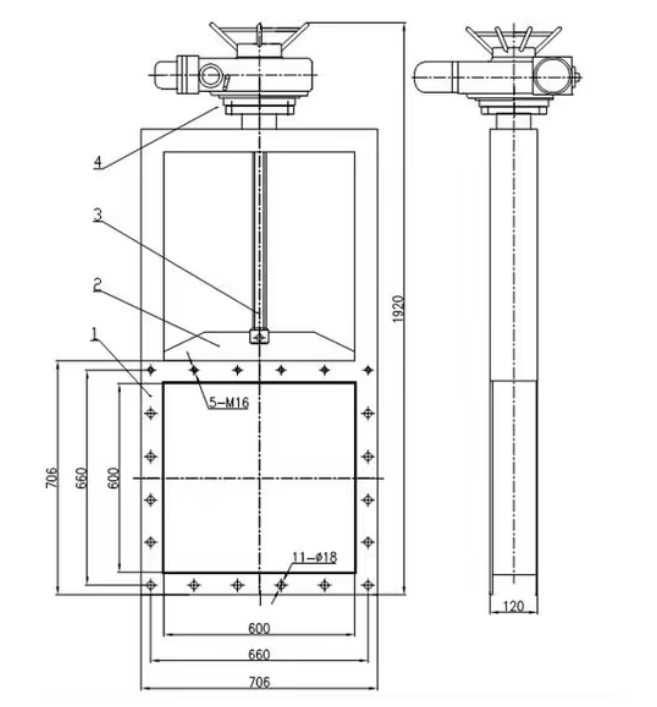

插板閥主要由閥體、閥座、插板和密封機構組成。閥體內設有導軌，插板在導軌內上下滑動，而密封則采用彈性塞環來實現。如下圖所示：

插板閥的工作原理

插板閥的工作原理是利用插板切斷介質的通道，并通過壓差形成吸合來實現封閉。當插板升起時，介質可以自由流過；當插板下降時，介質被截?cái)啵瑫r(shí)壓差使得插板和閥座緊密貼合，形成密封。

插板閥的使用注意事項

在使用插板閥時，需要注意以下幾點：

1. 檢查密封情況：定期檢查閥門的密封情況，必要時更換塞環。塞環是保證密封性能的關鍵部件，如果損壞或老化，會導致漏氣或漏液。

2. 潤滑保養：定期對插板和導軌進行潤滑保養，確保插板活動靈活。潤滑劑應選擇適合介質和溫度的類型，定期更換或補充。

3. 管道壓力波動：管道壓力波動不能過大，否則會減短插板閥的使用壽命。過大的壓力波動會造成插板和閥座之間的沖擊或磨損，影響密封效果。

4. 防止異物進入：防止異物進入管道或閥門內部，造成卡死或損壞。異物會妨礙插板的正常運動或刮傷密封面，應定期清理管道或閥門內部。

插板閥的選型方法

在選用插板閥時，需根據管道口徑、壓力范圍、流量需求等因素，選擇合適的插板閥型號。一般來說，以下幾點可以作為參考：

1. 插板閥適用于大口徑、高壓、高流量的管道系統。如果口徑小于50mm或壓力低于1.6MPa，可以考慮其他類型的切斷裝置。

2. 插板閥適用于處理含固體微粒的介質，但不適合處理粘性或腐蝕性強的介質。如果介質具有特殊性質，應選擇相應的材料和密封方式。

3. 插板閥適用于對切斷時間要求較高的場合。如果切斷時間不是關鍵因素，可以考慮其他類型的切斷裝置。

以上是關于插板閥的結構、工作原理、使用注意事項和選型方法的介紹。插板閥在工業應用中具有重要作用，正確使用和選型能夠提高管道系統的安全性和穩定性。
